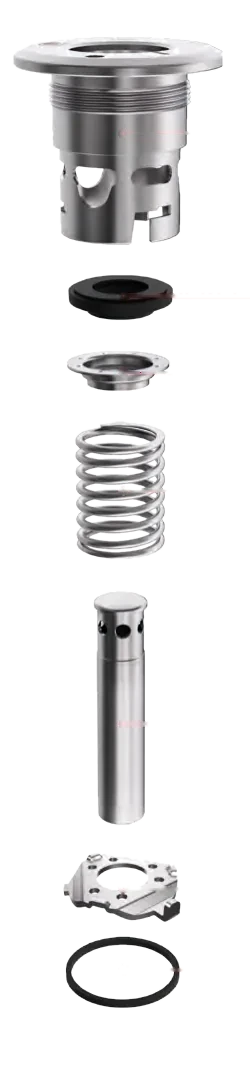

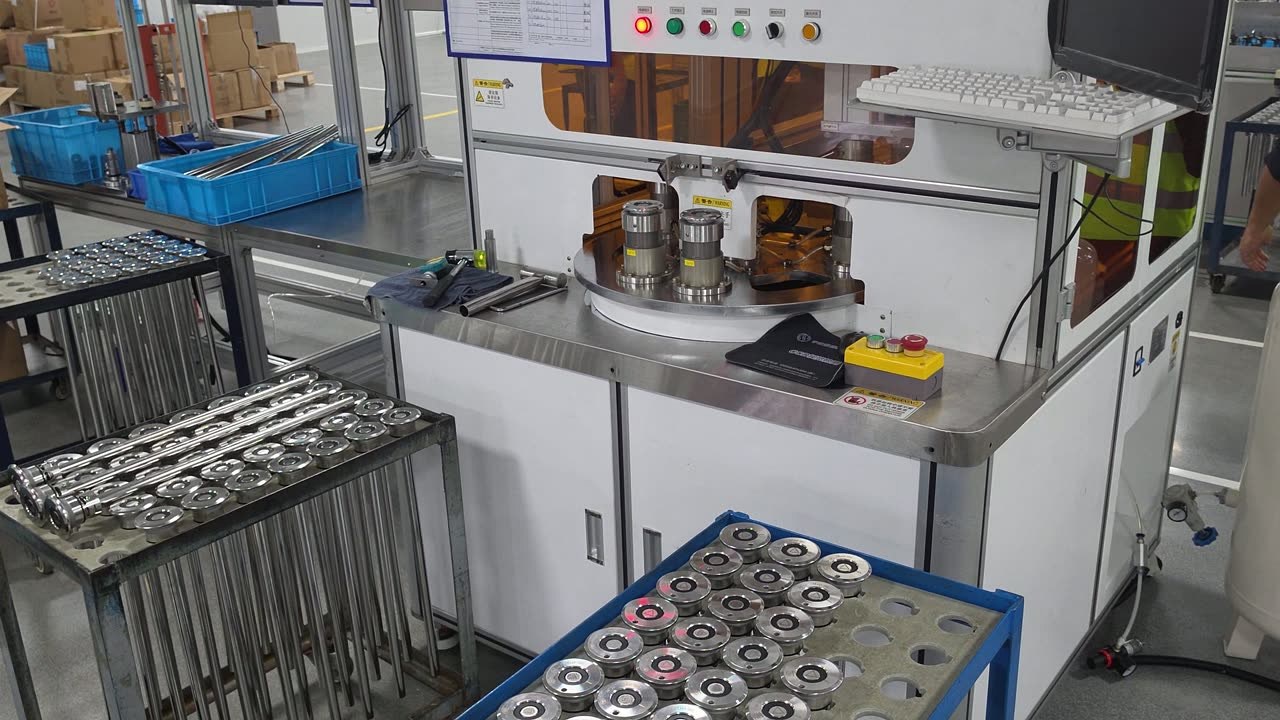

Typ A · Flachfitting
| Nr. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-AX-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-AX-01-3 | EPDM |
| 3 | Federteller | JM-AX-01-4 | Edelstahl SUS304 |
| 4 | CO₂-Feder | JM-AX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | CJG-HJ-01 | Edelstahl SUS304 |
| 6 | Gehäusedichtung | JM-AX-01-6 | EPDM |
Stückliste laut Zeichnung JM-AX-02
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-AX-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-AX-01-3 | EPDM |
| 3 | Federteller | JM-AX-01-4 | Edelstahl SUS304 |
| 4 | CO₂-Feder | JM-AX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | CJG-HJ-01 | Edelstahl SUS304 |
| 6 | Gehäusedichtung | JM-AX-01-6 | EPDM |

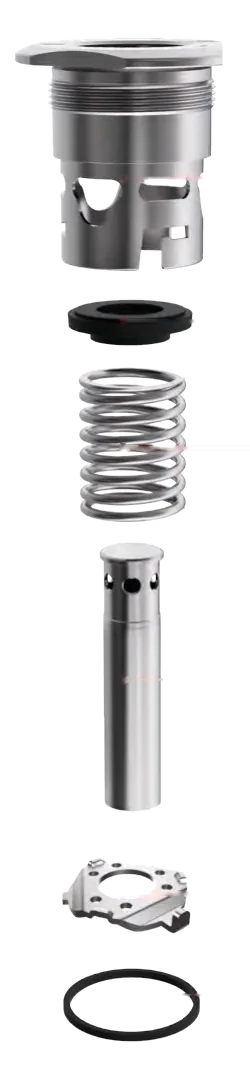

Typ G · Dreikantfitting
| Nr. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-GX-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-AX-01-3 | EPDM |
| 3 | CO₂-Feder | JM-AX-01-5 | Edelstahl SUS304 |
| 4 | Steigrohr | CJG-HJ-01 | Edelstahl SUS304 |
| 5 | Gehäusedichtung | JM-AX-01-6 | EPDM |
Stückliste laut Zeichnung JM-GX-02
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-GX-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-AX-01-3 | EPDM |
| 3 | Federteller | JM-AX-01-4 | Edelstahl SUS304 |
| 4 | CO₂-Feder | JM-AX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | CJG-HJ-01 | Edelstahl SUS304 |
| 6 | Gehäusedichtung | JM-AX-01-6 | EPDM |

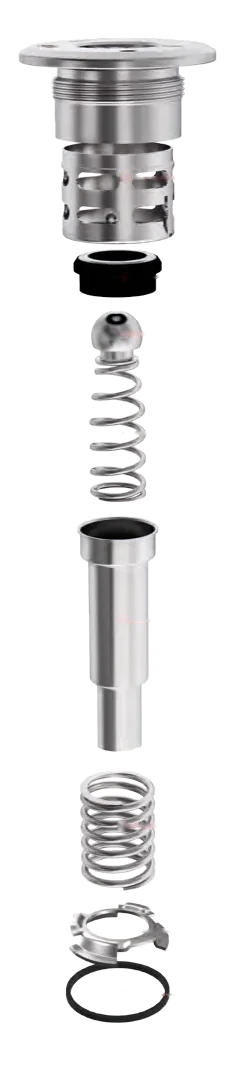

Typ M · Kombifitting
| Nr. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-MX-02-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-MX-01-2 | EPDM |
| 3 | Bierventil | JM-MX-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-MX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-MX-01-8 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-MX-01-4 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | Gehäusedichtung | JM-AX-01-6 | EPDM |
Stückliste laut Zeichnung JM-MX-02
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-MX-02-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-MX-01-2 | EPDM |
| 3 | Bierventil | JM-MX-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-MX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-MX-01-8 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-MX-01-4 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | Gehäusedichtung | JM-AX-01-6 | EPDM |

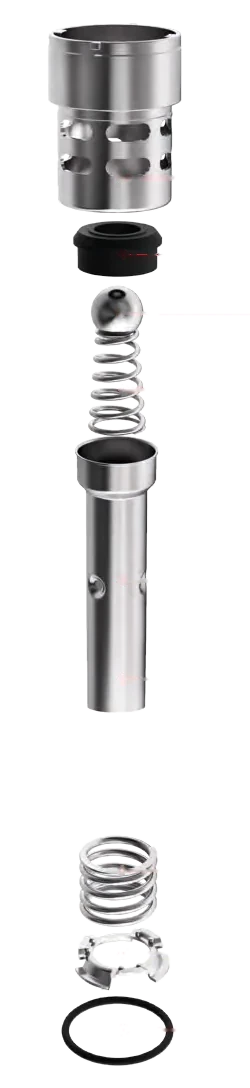

Typ D · Draft (US-Sankey)
| Nr. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-D2-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-D1-01-2 | EPDM |
| 3 | Ventilkugel | JM-D1-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-D1-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-D1-01-6 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-D2-01-4 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | O-Ring | JM-D2-01-3 |
Stückliste laut Zeichnung JM-D2-01
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Sicherungsring | NKH-DX-02 | Edelstahl SUS304 |
| 2 | Gehäuse | JM-D2-01-1 | Edelstahl SUS304 |
| 3 | CO₂-Ventil | JM-D1-01-2 | EPDM |
| 4 | Ventilkugel | JM-D1-01-3 | Edelstahl SUS304 |
| 5 | Bierfeder | JM-D1-01-5 | Edelstahl SUS304 |
| 6 | Steigrohr | JM-D1-01-6 | Edelstahl SUS304 |
| 7 | CO₂-Feder | JM-D2-01-4 | Edelstahl SUS304 |
| 8 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 9 | O-Ring | JM-D2-01-3 |

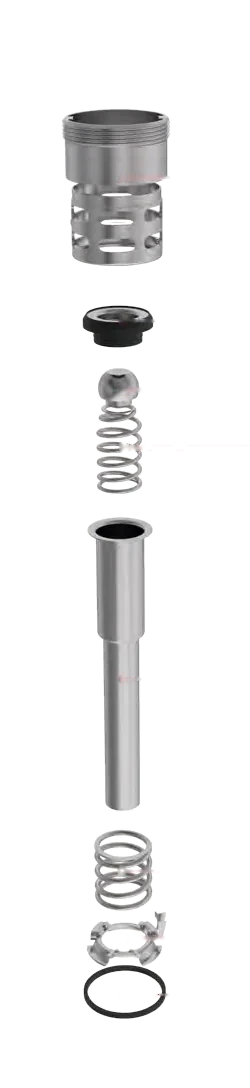

Typ S · Korbfitting
| Nr. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-SX-02-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-SX-01-2 | EPDM |
| 3 | Bierventil | JM-SX-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-SX-01-4 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-SX-01-7 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-SX-01-5 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | Gehäusedichtung | JM-AX-01-6 | EPDM |
Stückliste laut Zeichnung JM-SX-02
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-SX-02-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-SX-01-2 | EPDM |
| 3 | Bierventil | JM-SX-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-SX-01-4 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-SX-01-7 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-SX-01-5 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | Gehäusedichtung | JM-AX-01-6 | EPDM |
Lagerhaltung
Ein Teil, mehrere Typen
Aus den Stücklisten ergibt sich, welche Teilenummern in mehreren Fittingtypen stecken. Flach- und Dreikantfitting sind innen baugleich: Fünf von sechs Positionen tragen dieselbe Nummer, nur das Gehäuse unterscheidet sich. Verschleißteile sind zwischen A und G also austauschbar, Zapfköpfe nicht.
| Art.-Nr. | Bauteil | Steckt in Typ |
|---|---|---|
| JM-AX-01-6 | Gehäusedichtung | A G M S |
| JM-SX-01-6 | Bajonettplatte | M D S |
| JM-AX-01-3 | CO₂-Ventil | A G |
| JM-AX-01-4 | Federteller | A G |
| JM-AX-01-5 | CO₂-Feder | A G |
| CJG-HJ-01 | Steigrohr | A G |
Verschleißteile
Zwei Teile aus EPDM, der Rest Edelstahl
Gehäuse, Federn, Federteller, Ventilkugel, Steigrohr und Bajonettplatte sind aus Edelstahl SUS304 (AISI 304, 1.4301). Aus EPDM sind nur das CO₂-Ventil und die Gehäusedichtung. Genau diese beiden Teile verschleißen und werden bei einer Überholung getauscht.
Beim Korbfitting gibt es Sicherungsvarianten, die am Nocken gekennzeichnet sind. Nach den Erfahrungen von Keg Exchange brauchen sie unterschiedliche Dichtungen. Geben Sie bei der Bestellung deshalb die Kennzeichnung mit an.
Dichtungssätze für AOBAOSI-Fittings liefert unser Europapartner Keg Exchange aus dem Lager in Miastko (Polen).
| Edelstahl | SUS304 · AISI 304 · 1.4301 |
| Dichtungen | EPDM |
| Verschleißteile | CO₂-Ventil, Gehäusedichtung |
| Anzugsmoment A und G | 80 ± 5 Nm |
| Sicherheitshinweis | nur am drucklosen Keg ausbauen |
