Keg-Fitting Typ A Flachfitting Typ A mit Sicherheitssystem
Flachfitting mit rundem Flansch und einem Ventil für das A-System. Das Sicherheitssystem verriegelt das Gehäuse mit dem Steigrohr. Typ A und Typ G haben dieselben Innenteile.
Maße und Kennwerte
| Flansch | rund · Ø 74,5 ± 0,1 mm |
| Gewinde | 2″–14 TPI BS 84 |
| Bohrung · Durchmesser Fittinggehäuse | Ø 35,7 +0,1/0 · Ø 48 0/−0,1 mm |
| Rohranschluss | Ø 43,5 ± 0,1 mm |
| Steigrohr | Ø 19 mm · Länge nach Fasshöhe |
| Bohrung Fassmuffe | Ø 44,4 mm |
| Abstand Rohr – Fassboden | 9 mm |
| Ventilhub | 9–12 mm |
| Anzugsmoment | 80 ± 5 Nm |
| Nachziehen leerer Rückläufer | 60 Nm |
| max. Betriebsdruck | 3 bar |
| max. Temperatur | 135 °C |
| SK-Kennzeichnung | SK 448-005 (DGUV Test NV 24816) |
Maße und Stückliste

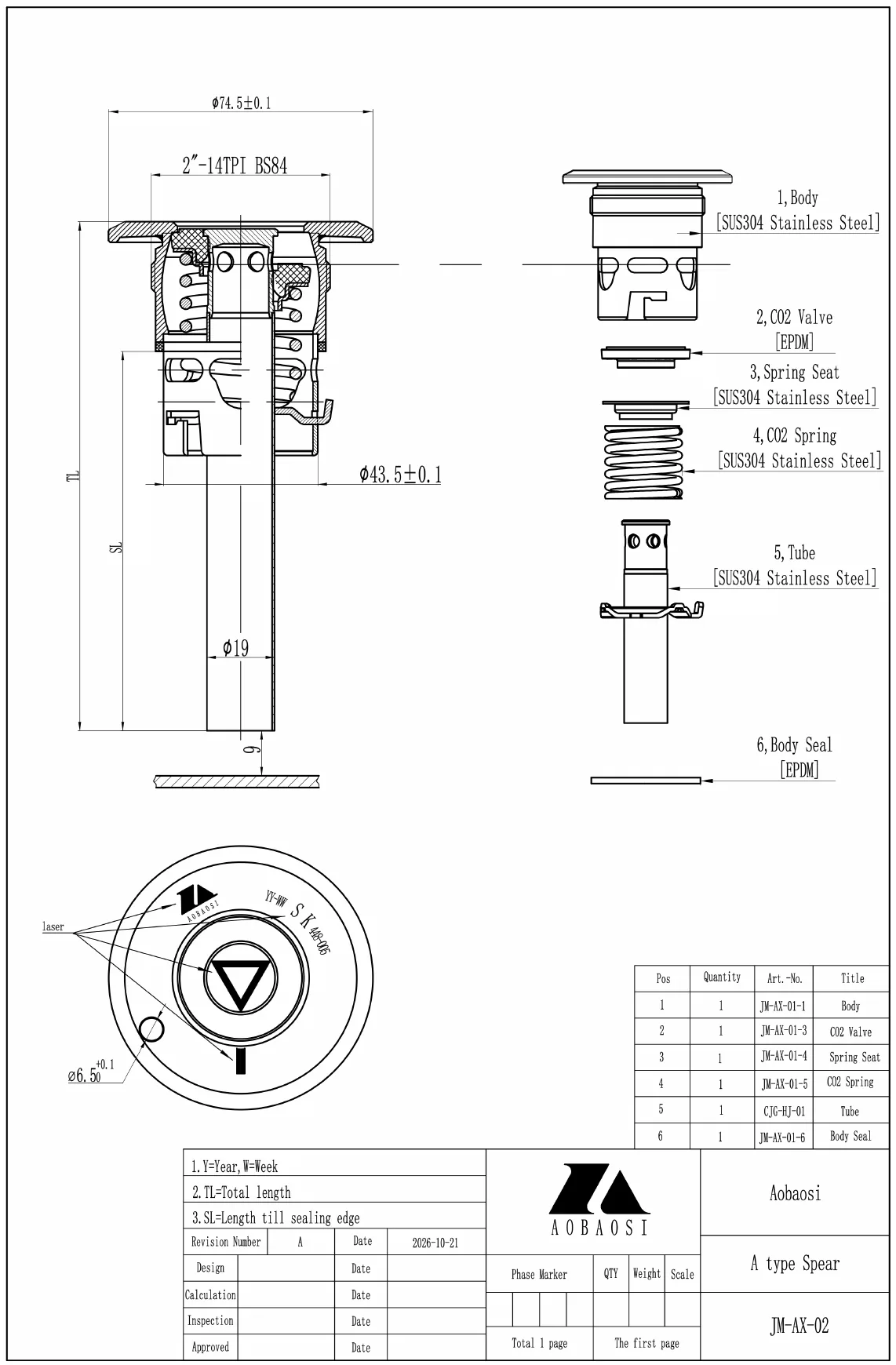

Alle Werte stammen aus der Zusammenbauzeichnung JM-AX-02 im Productfiche Typ A. Verbindlich ist die Zeichnung zu Ihrem Auftrag.
Maße laut Zeichnung
| Flansch | rund · Ø 74,5 ± 0,1 mm |
| Gewinde | 2″–14 TPI BS 84 |
| Rohranschluss | Ø 43,5 ± 0,1 mm |
| Steigrohr | Ø 19 mm |
| Bohrung im Flansch | Ø 6,5 +0,1 mm |
| Abstand Rohr – Fassboden | 9 mm |
Stückliste
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-AX-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-AX-01-3 | EPDM |
| 3 | Federteller | JM-AX-01-4 | Edelstahl SUS304 |
| 4 | CO₂-Feder | JM-AX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | CJG-HJ-01 | Edelstahl SUS304 |
| 6 | Gehäusedichtung | JM-AX-01-6 | EPDM |
SUS304 ist die japanische Bezeichnung für den Edelstahl AISI 304 (1.4301).
Fragen zum Flachfitting Typ A
Welcher Zapfkopf passt auf das Fitting Typ A?
Ein Zapfkopf für das A-System, auch Flachzapfkopf genannt. AOBAOSI liefert ihn mit und ohne Ventil, geprüft unter DGUV Test NV 24815 mit der SK-Kennzeichnung SK 448-004.
Was unterscheidet Typ A von Typ G?
Innenteile und Sicherheitssystem sind gleich. Typ A hat einen runden Flansch mit Ø 74,5 mm und passt zu A-Zapfköpfen, Typ G einen dreieckigen Flansch mit Ø 70 mm für G-Zapfköpfe.
Mit welchem Anzugsmoment wird das Fitting Typ A eingeschraubt?
Mit 80 ± 5 Nm, gleichmäßig und ohne Ruck. Leere Rückläufer werden vor dem Befüllen auf 60 Nm nachgezogen, nie unter Druck.
Woran erkenne ich, dass das Sicherheitssystem verriegelt ist?
Eine Spitze des schwarzen Dreiecks auf dem CO₂-Ventil zeigt genau auf den Strich am Fittinggehäuse. Zeigt sie daneben, darf das Fass nicht befüllt werden.

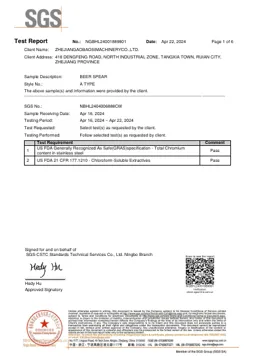

Ist das Fitting Typ A SK-geprüft?
Ja. Das Flachfitting Typ A ist nach DIN 6650-5 geprüft, DGUV Test NV 24816, SK-Kennzeichnung SK 448-005, gültig bis 07.07.2029. Die SK-Nummer steht gelasert auf dem Flansch.
