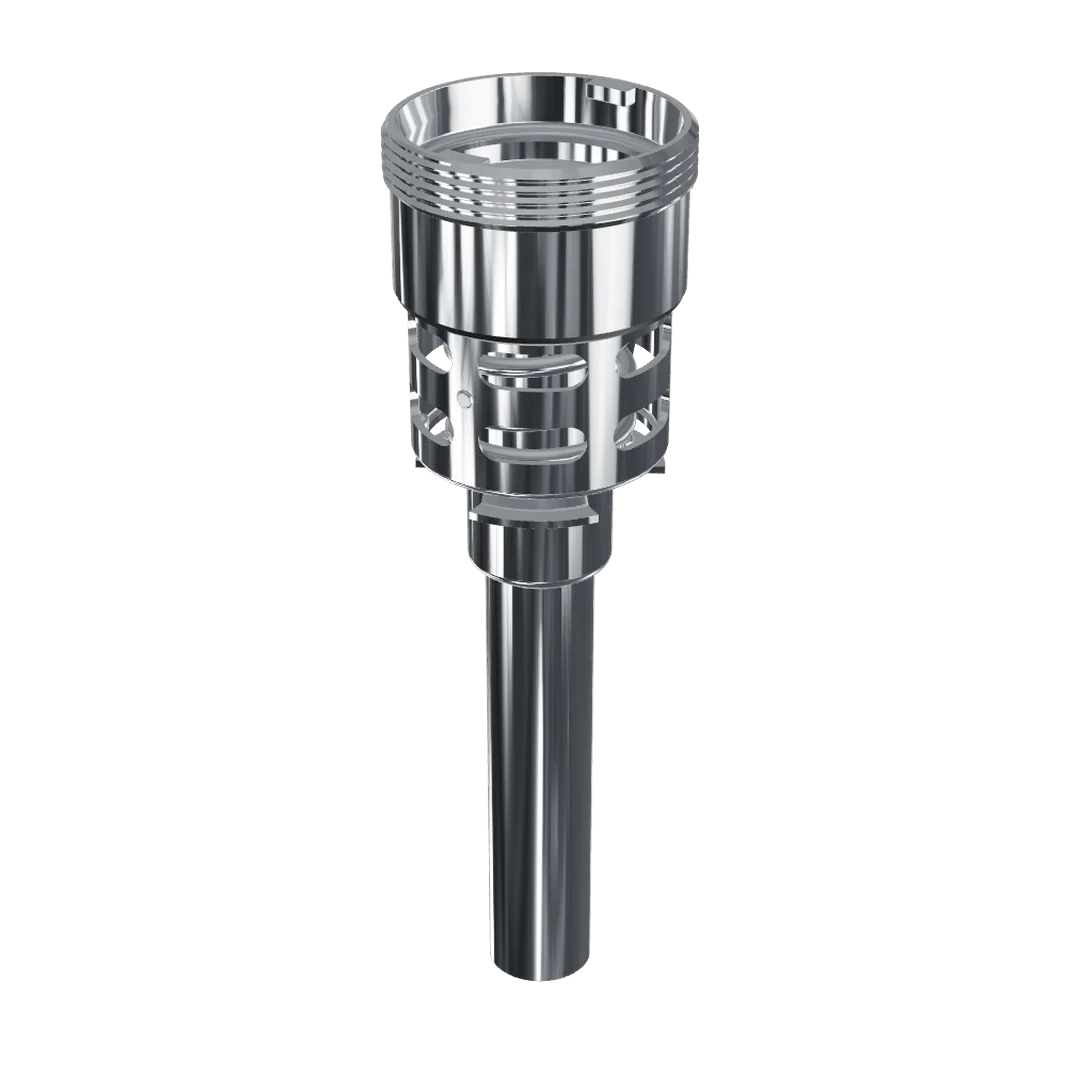

Keg-Fitting Typ S Korbfitting Typ S (EU-Sankey)
Korbfitting mit Außengewinde für das S-System. Beim Öffnen senkt sich das ganze Steigrohr um rund 7 mm, deshalb liegt der Bodenabstand bei 14 mm. Getrennte Ventile für Bier und CO₂.
Maße und Kennwerte
| Bauart | Korb, kein Flansch |
| Gewinde | 2″–14 TPI BS 84 |
| Gehäuse | Ø 48,1 mm |
| Öffnung | Ø 19,3 mm |
| Ventile | 2 |
| Bauteile | 9 |
| Abstand Rohr – Fassboden | 14 mm |
| Anzugsmoment | 80 ± 5 Nm |
| Nachziehen leerer Rückläufer | 60 Nm |
| Zapfkopf | S-System |
| SK-Kennzeichnung | SK 448-002 |
Maße und Stückliste

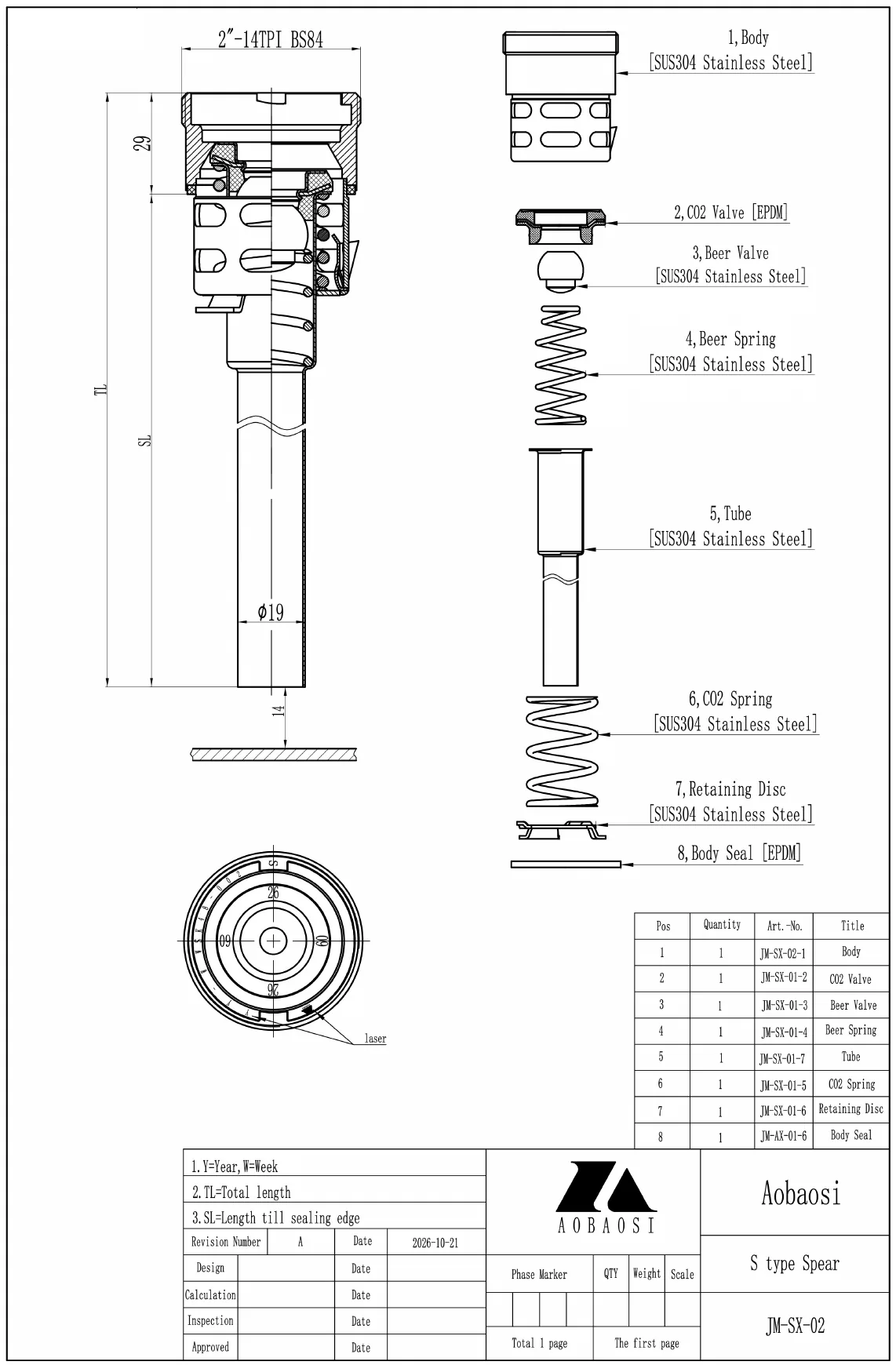

Alle Werte stammen aus der Zusammenbauzeichnung JM-SX-02 im Productfiche Typ S. Verbindlich ist die Zeichnung zu Ihrem Auftrag.
Maße laut Zeichnung
| Gewinde | 2″–14 TPI BS 84 |
| Kopf bis Dichtkante | 29 mm |
| Steigrohr | Ø 19 mm |
| Abstand Rohr – Fassboden | 14 mm |
Stückliste
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-SX-02-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-SX-01-2 | EPDM |
| 3 | Bierventil | JM-SX-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-SX-01-4 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-SX-01-7 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-SX-01-5 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | Gehäusedichtung | JM-AX-01-6 | EPDM |
SUS304 ist die japanische Bezeichnung für den Edelstahl AISI 304 (1.4301).
Fragen zum Korbfitting Typ S
Welcher Zapfkopf passt auf das Korbfitting Typ S?
Ein Zapfkopf für das S-System. AOBAOSI liefert ihn mit und ohne Ventil, geprüft unter DGUV Test NV 24814, SK 448-003.
Warum hat Typ S 14 mm Bodenabstand?
Beim Öffnen senkt sich das ganze Steigrohr um rund 7 mm. Mit 14 mm Bodenabstand bleibt auch im geöffneten Zustand genug Platz zum Fassboden.
Was ist der Unterschied zwischen Flachfitting und Korbfitting?
Flachfittings (A, G, M) haben einen Flansch, auf dem der Zapfkopf sitzt. Korbfittings (S, D) haben keinen Flansch und zwei getrennte Ventile für Bier und CO₂.
Ist das Fitting Typ S SK-geprüft?

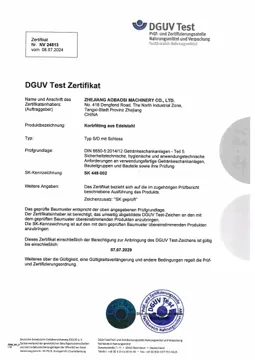

Ja, als Korbfitting aus Edelstahl Typ S/D nach DIN 6650-5 unter DGUV Test NV 24813, SK-Kennzeichnung SK 448-002, gültig bis 07.07.2029. Die SK-Nummer steht innen im Korb, auf der Innenseite des Gehäuses.
