Das passende Werkzeug für jedes Fitting.
Mit diesen Werkzeugen wird ein Fitting drucklos gemacht, aus der Muffe gelöst, zerlegt und wieder eingebaut. Für das Anziehen mit dem richtigen Moment gibt es zu jedem System eine Montagescheibe für den ½″-Drehmomentschlüssel.
Ein Fass unter Druck kann lebensgefährlich sein.
Löst sich ein Fitting unter Druck, schießt es mit großer Wucht aus der Muffe. Das kann schwere und tödliche Verletzungen verursachen.
- Unmittelbar vor dem Ausbau entlüften.Zwischen der Druckentlastung und dem Ausbau des Fittings darf keine Zeit vergehen. Schon nach wenigen Stunden kann sich im Fass wieder Druck aufbauen, nach Tagen, durch Sonne oder Wärme, noch deutlich mehr. Ein Fass, das gestern entlüftet wurde, steht heute wieder unter Druck.
- Jedes Fitting so behandeln, als hätte es keine Sicherung.Auch ein Fitting mit Sicherheitssystem, ob Typ A, G, S oder M, kann von einem Vorbesitzer manipuliert worden sein. Beim Typ A reicht es zum Beispiel, die Sicherungsnase abzuschneiden. Darum immer damit rechnen, dass ein Fitting herausspringt.
- Kopf und Hände aus dem Bereich über dem Fitting.Nie mit dem Gesicht über dem Fass arbeiten. Der Raum senkrecht über dem Fitting, in den es herausspringen kann, bleibt immer frei.
Sind noch Bierreste im Fass, kann beim Entlüften Bier mit herausspritzen. Ein Lappen über dem Werkzeug fängt es auf.
Gearbeitet wird mit Schutzbrille und Handschuhen.
Werkzeuge für Typ A, G und M
Typ A und Typ G haben dieselben Innenteile und werden gleich aus- und eingebaut. Angezogen werden beide mit 80 ± 5 Nm.
Ein-/Ausschraub- und Druckentlastungswerkzeug Typ A
Lässt vor dem Ausbau den Druck aus dem Fass ab und dreht das Fitting anschließend heraus. Erst wenn kein Gas mehr entweicht, wird das Fitting gelöst.
Einbau-/Ausbaupistole Typ A
Rastet auf dem Fitting ein und entriegelt das Sicherheitssystem, damit sich das Fitting aus der Muffe nehmen und wieder einsetzen lässt.

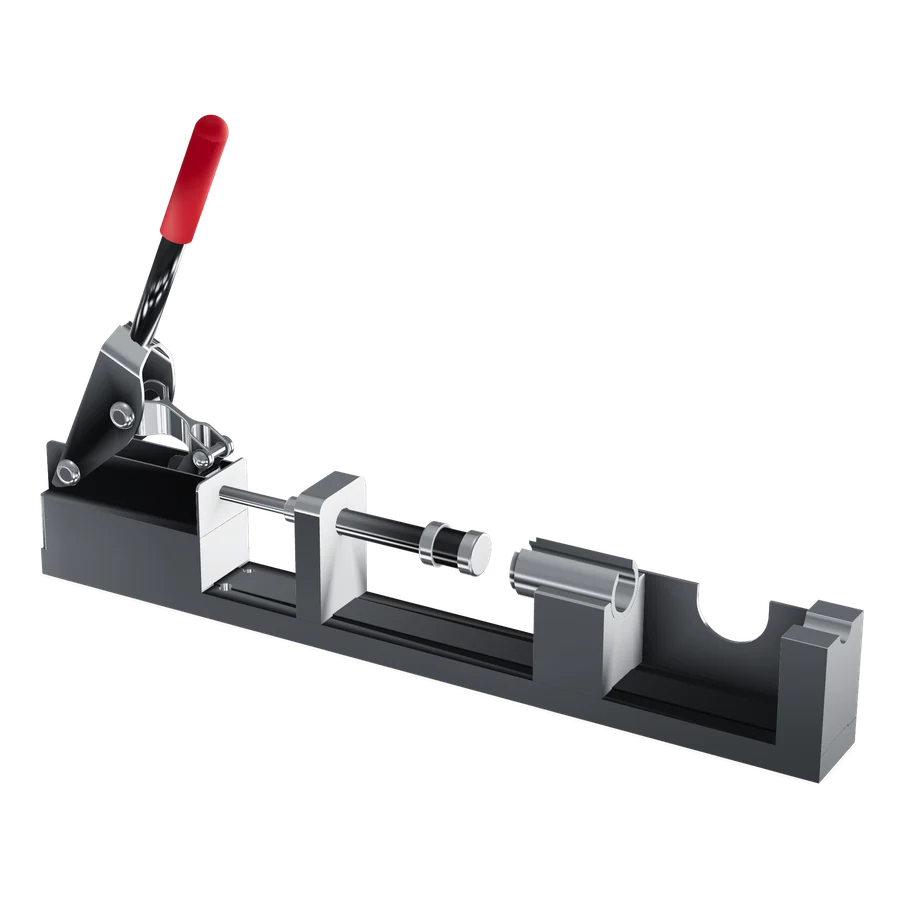

Zerlege-/Zusammenbauwerkzeug Typ A und G
Zum Zerlegen und Zusammenbauen, wenn das ausgebaute Fitting überholt wird. Passt für Typ A und Typ G.
Montagescheibe Typ A und M
Verbindet das Fitting mit einem ½″-Drehmomentschlüssel zum Lösen und zum Anziehen mit dem vorgegebenen Moment.

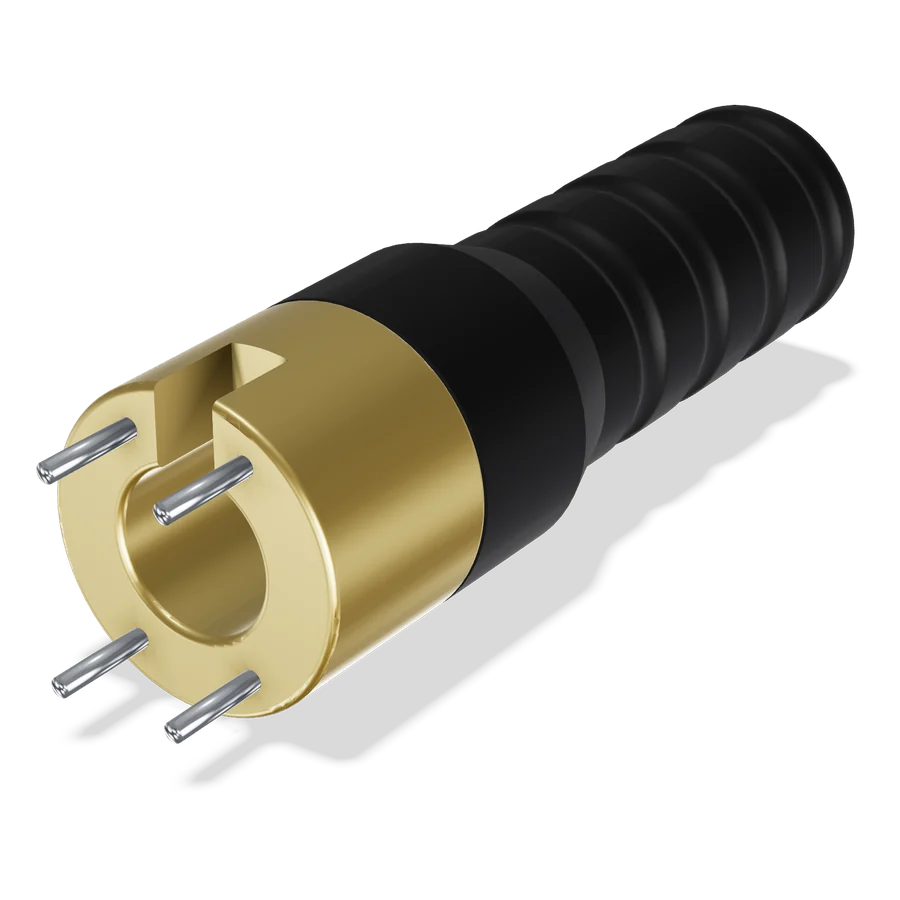

Öffnungshilfe für Flachfittings anderer Hersteller
Zum Öffnen und Ausbauen von Flachfittings anderer Bauart, die sich mit den Werkzeugen für AOBAOSI-Fittings nicht lösen lassen.

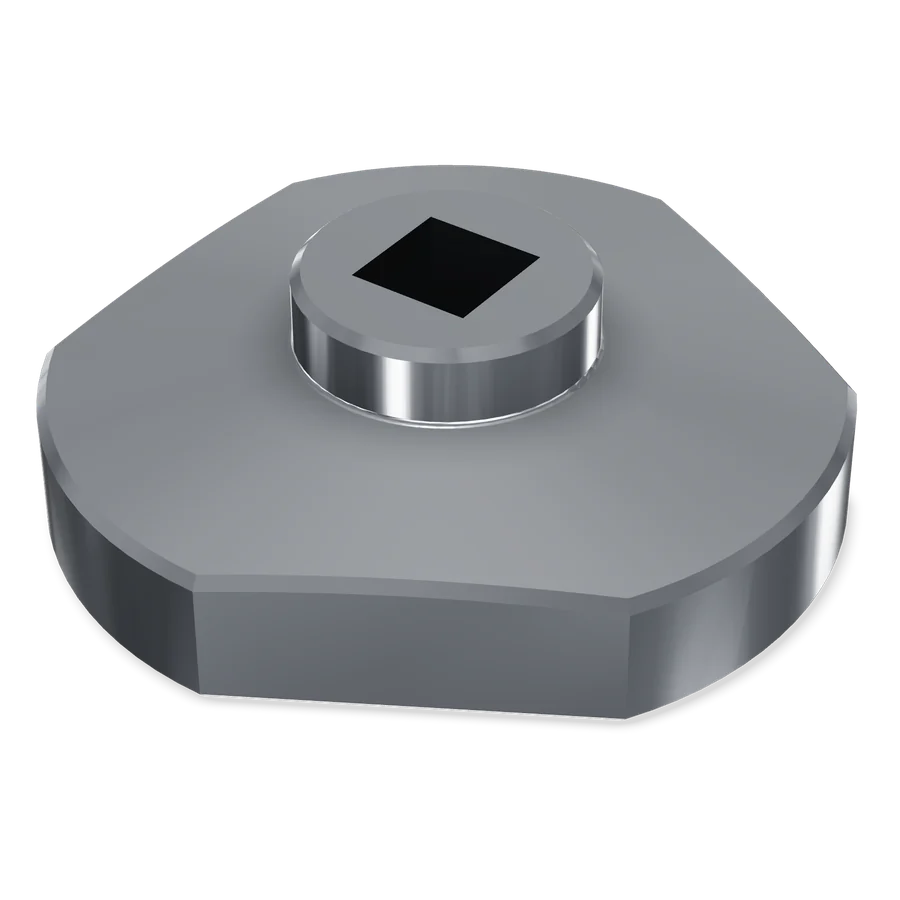

Montagescheibe Typ G
Für das Dreikantfitting Typ G, ebenfalls mit ½″-Vierkant für den Drehmomentschlüssel.
Werkzeuge für Typ S
Das Korbfitting Typ S wird gerade in die Muffe eingedrückt und mit dem T-Schlüssel wieder ausgebaut.
T-Schlüssel Typ S
Für das AOBAOSI-Korbfitting Typ S genügt dieser eine Schlüssel. In die Mulde des Fittings eingesetzt, öffnet er mit einer Vierteldrehung das Ventil und lässt den Druck ab. Weitergedreht drückt seine Metallzunge den Sicherungsclip nach innen, danach lässt sich das Fitting herausschrauben. Der Schlüssel passt auch für Korbfittings Typ S anderer Hersteller.
Entriegelungswerkzeug für Korbfittings anderer Hersteller
Für Korbfittings anderer Bauart. Die Nase des Werkzeugs reicht tiefer ins Fitting und drückt die Sicherung dabei selbst nach innen.

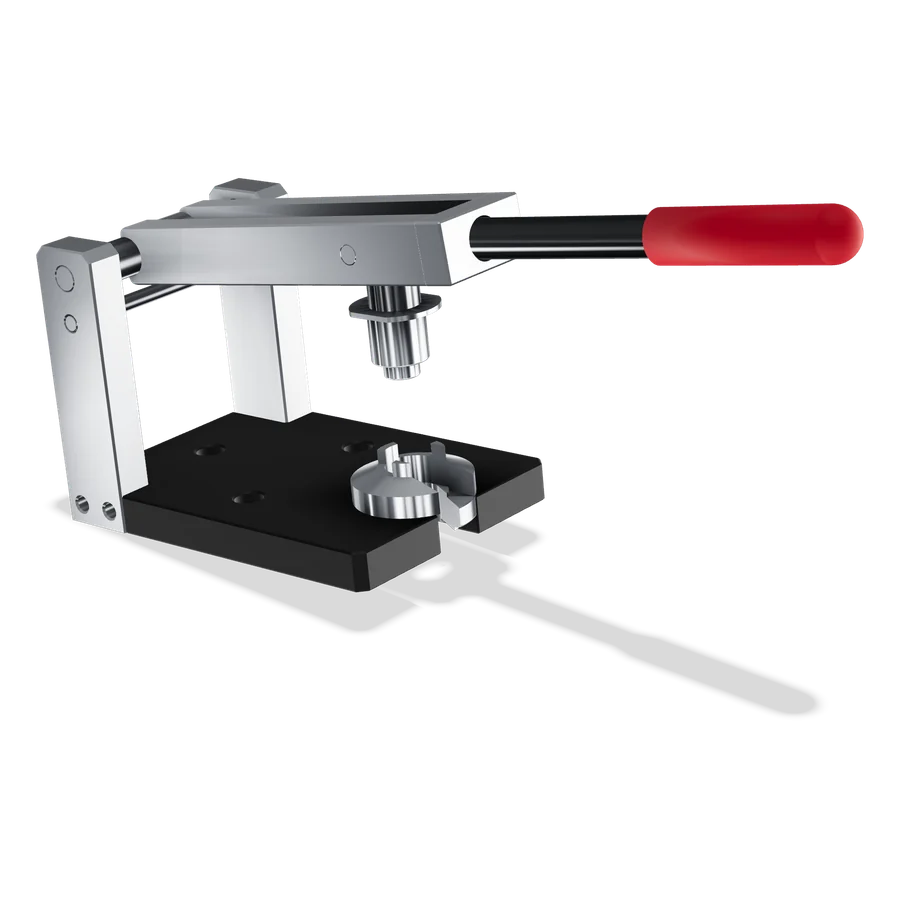

Zerlege-/Zusammenbauwerkzeug Typ S
Zum Zerlegen und Zusammenbauen des Korbfittings Typ S, wenn es überholt wird.
Montagescheibe Typ S und D
Für den ½″-Drehmomentschlüssel, zum Anziehen des Korbfittings Typ S und ebenso des D-Fittings mit Außengewinde.
Mit dem richtigen Moment anziehen.
Die Montagescheibe sitzt auf dem Fitting und nimmt den ½″-Vierkant des Drehmomentschlüssels auf. Den Drehmomentschlüssel selbst liefert AOBAOSI nicht, jeder handelsübliche Schlüssel mit ½″-Antrieb und passendem Messbereich ist geeignet.
Werkzeuge anfragen| Antrieb | ½″ (12,7 mm) |
| Anzugsmoment Typ A, G, M, S und D mit Gewinde | 80 ± 5 Nm |
| Nachziehen leerer Rückläufer | 60 Nm |
| Montagescheibe Typ A und M | LJT-AX-01 |
| Montagescheibe Typ G | LJT-GX-01 |
| Montagescheibe Typ S und D mit Gewinde | LJT-SX-01 |
