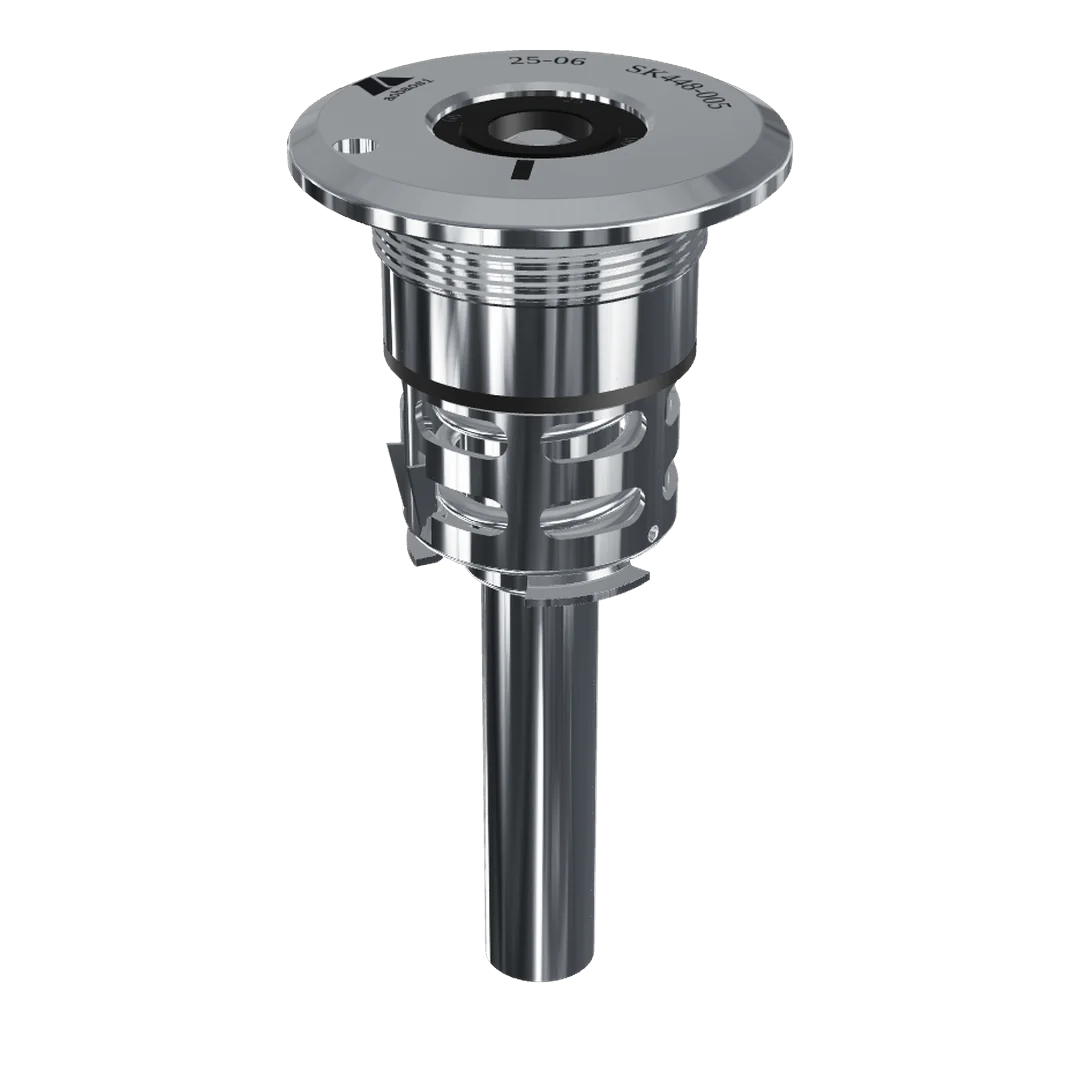

Keg-Fitting Typ M Kombifitting Typ M
Kombifitting mit rundem Flansch für das M-System. Zwei Ventile, Ventilkugel aus Edelstahl unter dem CO₂-Ventil. Bodenabstand 15 mm.
Maße und Kennwerte
| Flansch | rund · Ø 74,5 ± 0,1 mm |
| Gewinde | 2″–14 TPI BS 84 |
| Gehäuse | Ø 48 mm |
| Öffnung | Ø 31,8 mm |
| Ventile | 2 |
| Bauteile | 7 |
| Abstand Rohr – Fassboden | 15 mm |
| Anzugsmoment | 80 ± 5 Nm |
| Nachziehen leerer Rückläufer | 60 Nm |
| Zapfkopf | M-System |
| SK-Kennzeichnung | SK 448-005 |
Maße und Stückliste

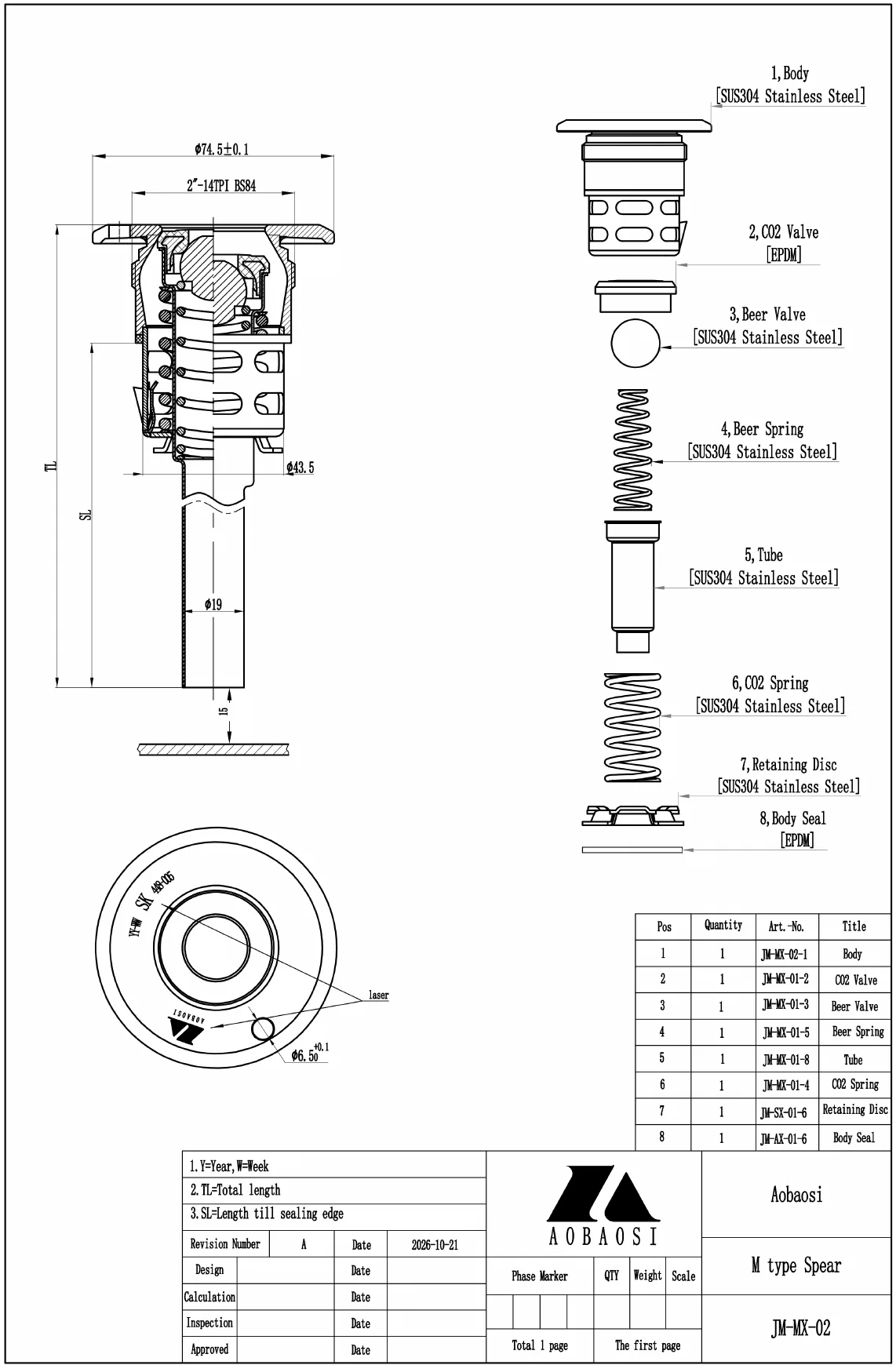

Alle Werte stammen aus der Zusammenbauzeichnung JM-MX-02 im Productfiche Typ M. Verbindlich ist die Zeichnung zu Ihrem Auftrag.
Maße laut Zeichnung
| Flansch | rund · Ø 74,5 ± 0,1 mm |
| Gewinde | 2″–14 TPI BS 84 |
| Rohranschluss | Ø 43,5 mm |
| Steigrohr | Ø 19 mm |
| Bohrung im Flansch | Ø 6,5 +0,1 mm |
| Abstand Rohr – Fassboden | 15 mm |
Stückliste
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-MX-02-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-MX-01-2 | EPDM |
| 3 | Bierventil | JM-MX-01-3 | Edelstahl SUS304 |
| 4 | Bierfeder | JM-MX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | JM-MX-01-8 | Edelstahl SUS304 |
| 6 | CO₂-Feder | JM-MX-01-4 | Edelstahl SUS304 |
| 7 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 8 | Gehäusedichtung | JM-AX-01-6 | EPDM |
SUS304 ist die japanische Bezeichnung für den Edelstahl AISI 304 (1.4301).
Fragen zum Kombifitting Typ M
Welcher Zapfkopf passt auf das Kombifitting Typ M?

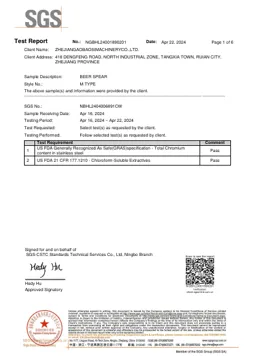

Ein Zapfkopf für das M-System. AOBAOSI liefert M-Zapfköpfe mit SGS-Prüfbericht.
Woran erkenne ich ein Fitting Typ M?
Am runden Flansch mit Ø 74,5 mm wie bei Typ A und an der Ventilkugel aus Edelstahl unter dem CO₂-Ventil. Das Fitting hat zwei Ventile.
Welchen Bodenabstand hat Typ M?
Der Abstand zwischen Steigrohr und Fassboden beträgt 15 mm.
Ist das Fitting Typ M SK-geprüft?
Ja, als Flachfitting Typ A/G/M nach DIN 6650-5 unter DGUV Test NV 24816, SK-Kennzeichnung SK 448-005, gültig bis 07.07.2029.
Menge und Fasshöhe genügen für ein Angebot.
Wählen Sie Produkte, Menge und Fass. Wir melden uns mit einem Angebot.
