Keg-Fitting Typ D Draft-Fitting Typ D (US-Sankey)

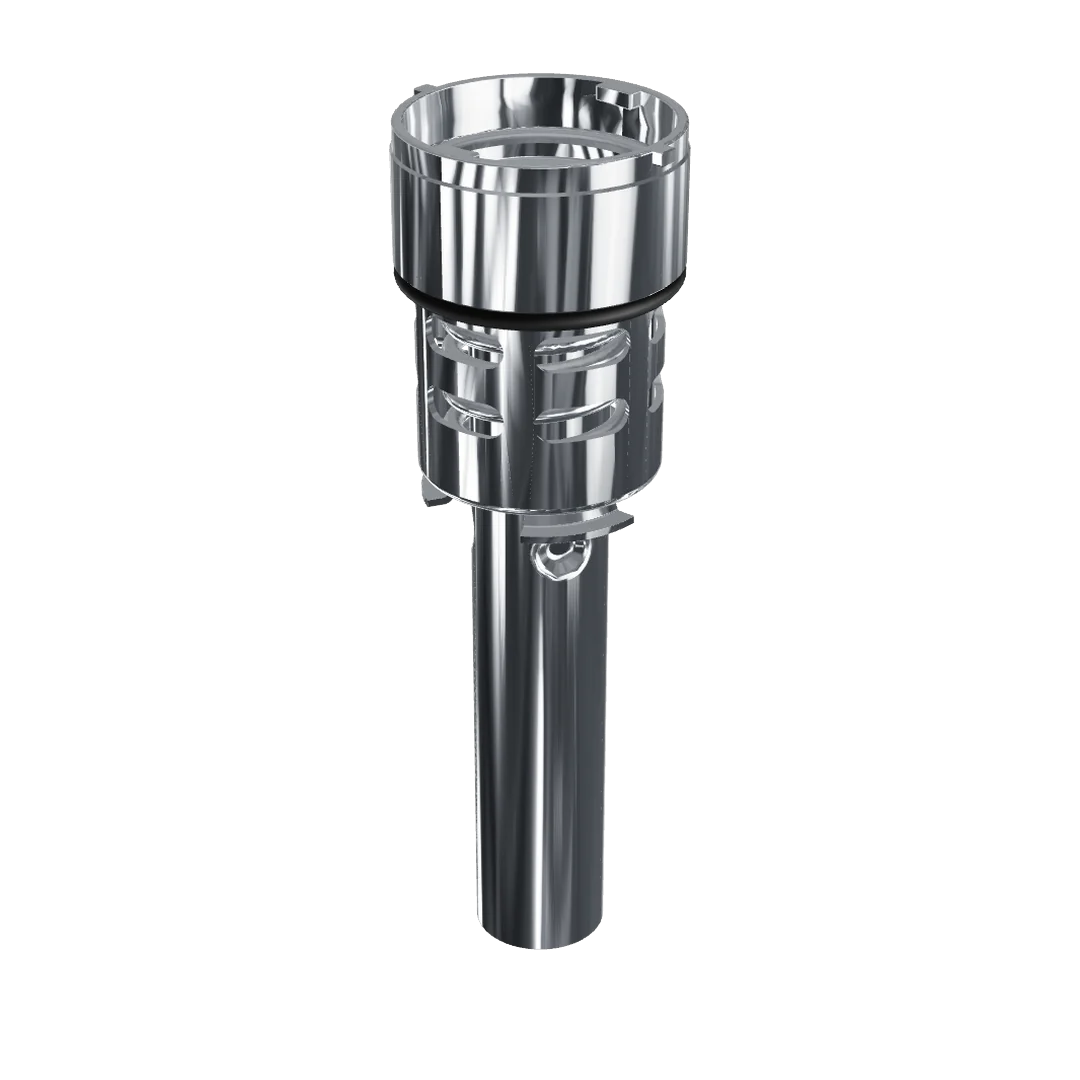

Fitting für das D-System (US-Sankey) in der gewindelosen Standardausführung: Das Gehäuse sitzt in der Muffe und wird mit einem Sicherungsring gehalten. Zwei Ventile, beim Öffnen wandert das Steigrohr um den Ventilhub nach unten. Eingestellter Bodenabstand 14 mm. Daneben gibt es eine Ausführung mit Außengewinde 2″–14 TPI BS 84.
Maße und Kennwerte
| Bauart | gewindelos, mit Sicherungsring |
| Kopf | Ø 53,7 mm über die Sicherungsnasen |
| Gehäuse | Ø 50,2 mm |
| Öffnung | Ø 38,9 mm |
| Ventile | 2 |
| Abstand Rohr – Fassboden | 14 mm |
| Variante | mit Außengewinde 2″–14 TPI BS 84 (JM-D1-02) |
| Anzugsmoment Variante mit Gewinde | 80 ± 5 Nm |
| Nachziehen leerer Rückläufer | 60 Nm |
| Zapfkopf | D-System |
| SK-Kennzeichnung | SK 448-002 |
Gewindelos als Standard, mit Gewinde als Variante.
Das D-Fitting gibt es in zwei Ausführungen. Welche passt, entscheidet die Muffe im Keg.
Gewindelos mit Sicherungsring
Das Gehäuse sitzt in der gewindelosen Muffe und wird dort mit einem Sicherungsring gehalten. Das ist die Standardausführung des D-Fittings.

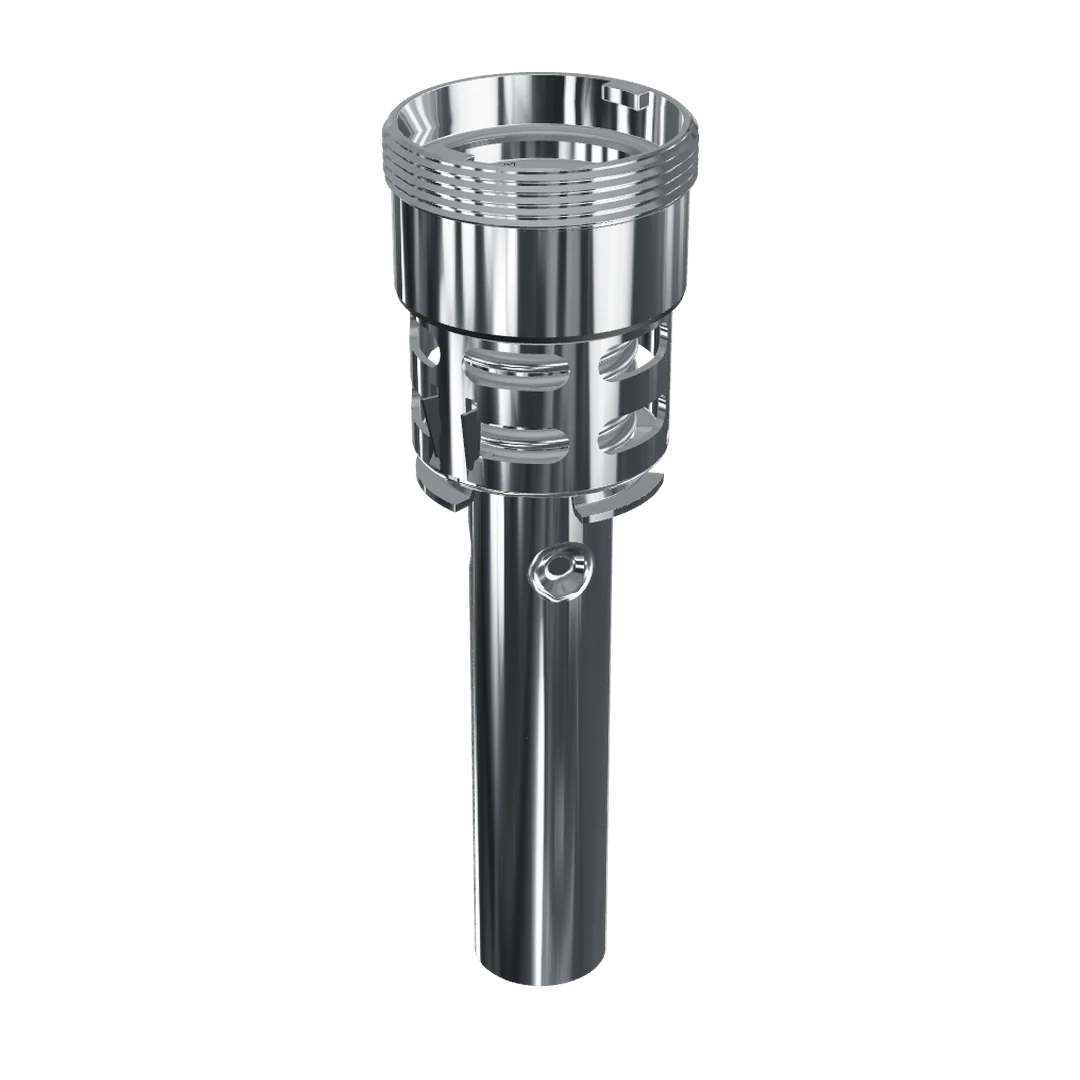

Mit Gewinde 2″–14 TPI BS 84
Für Kegs mit Gewindemuffe. Das Fitting wird eingeschraubt, mit 80 ± 5 Nm angezogen und bei leeren Rückläufern vor dem Befüllen mit 60 Nm nachgezogen.
Maße und Stückliste

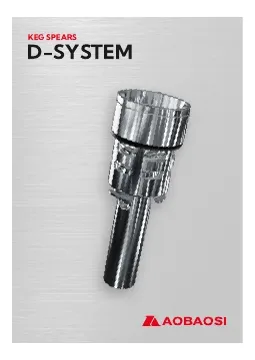

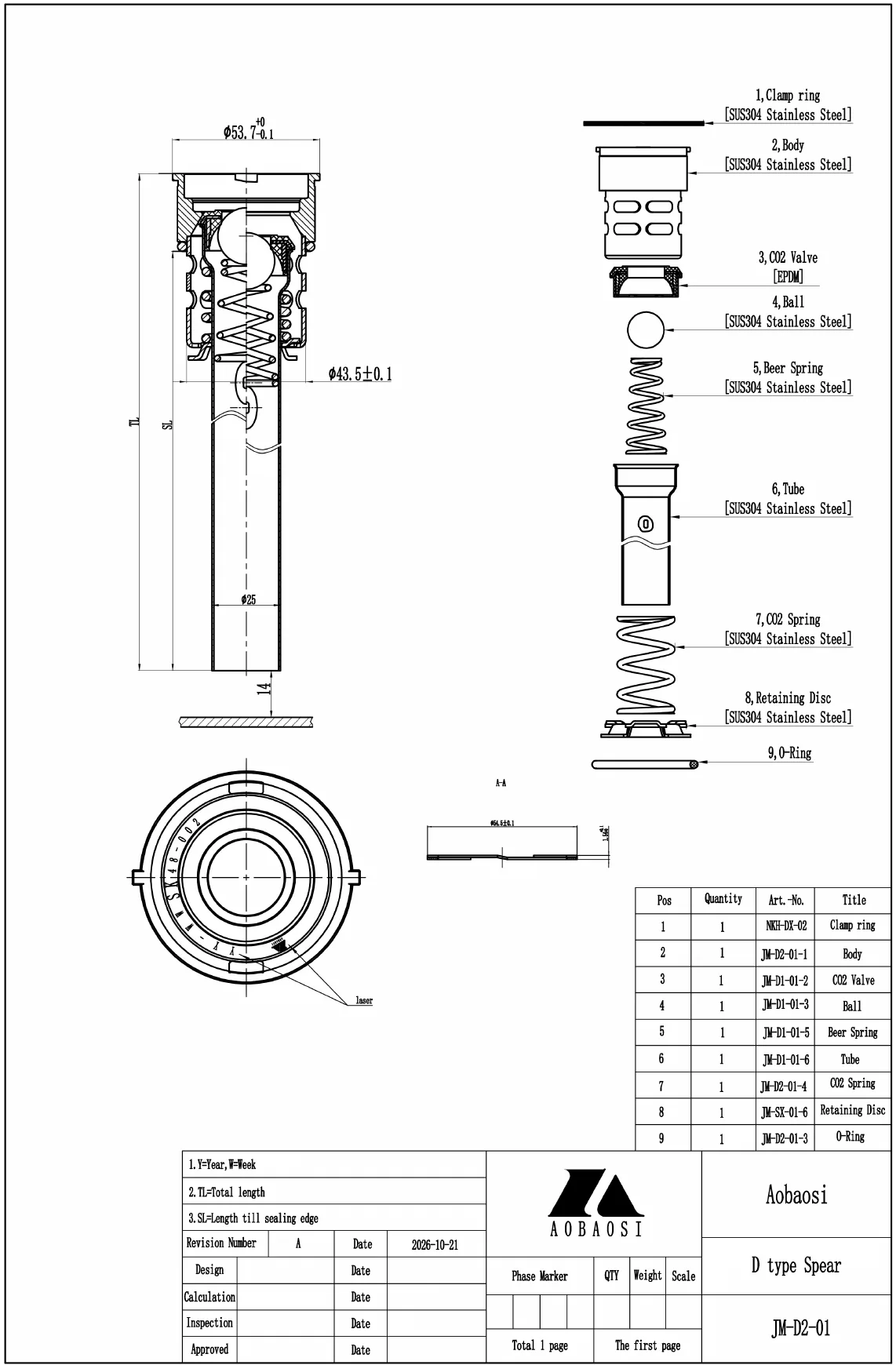

Alle Werte stammen aus der Zusammenbauzeichnung JM-D2-01 im Productfiche Typ D. Verbindlich ist die Zeichnung zu Ihrem Auftrag.
Maße laut Zeichnung
| Kopf außen | Ø 53,7 0/−0,1 mm |
| Rohranschluss | Ø 43,5 ± 0,1 mm |
| Steigrohr | Ø 25 mm |
| Abstand Rohr – Fassboden | 14 mm |
Stückliste
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Sicherungsring | NKH-DX-02 | Edelstahl SUS304 |
| 2 | Gehäuse | JM-D2-01-1 | Edelstahl SUS304 |
| 3 | CO₂-Ventil | JM-D1-01-2 | EPDM |
| 4 | Ventilkugel | JM-D1-01-3 | Edelstahl SUS304 |
| 5 | Bierfeder | JM-D1-01-5 | Edelstahl SUS304 |
| 6 | Steigrohr | JM-D1-01-6 | Edelstahl SUS304 |
| 7 | CO₂-Feder | JM-D2-01-4 | Edelstahl SUS304 |
| 8 | Bajonettplatte | JM-SX-01-6 | Edelstahl SUS304 |
| 9 | O-Ring | JM-D2-01-3 |
SUS304 ist die japanische Bezeichnung für den Edelstahl AISI 304 (1.4301).
Fragen zum Fitting Typ D (US-Sankey)
Wofür wird das Fitting Typ D verwendet?
Für Kegs mit dem D-System, auch US-Sankey genannt. Gezapft wird mit einem Zapfkopf für das D-System.
Gibt es Typ D auch mit Gewinde?
Ja. Standard ist die gewindelose Ausführung, die im Keg mit einem Sicherungsring gehalten wird. Daneben gibt es eine Version mit Außengewinde 2″–14 TPI BS 84.
Welcher Zapfkopf passt auf Typ D?
Ein Zapfkopf für das D-System. AOBAOSI liefert ihn mit und ohne Ventil, geprüft unter DGUV Test NV 24814, SK 448-003.

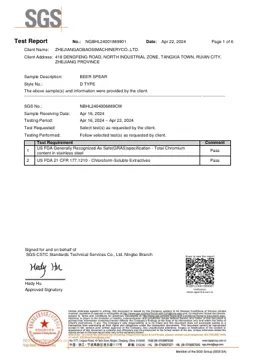

Ist das Fitting Typ D SK-geprüft?
Ja, als Korbfitting aus Edelstahl Typ S/D nach DIN 6650-5 unter DGUV Test NV 24813, SK-Kennzeichnung SK 448-002, gültig bis 07.07.2029. Die SK-Nummer steht innen im Korb, auf der Innenseite des Gehäuses.
