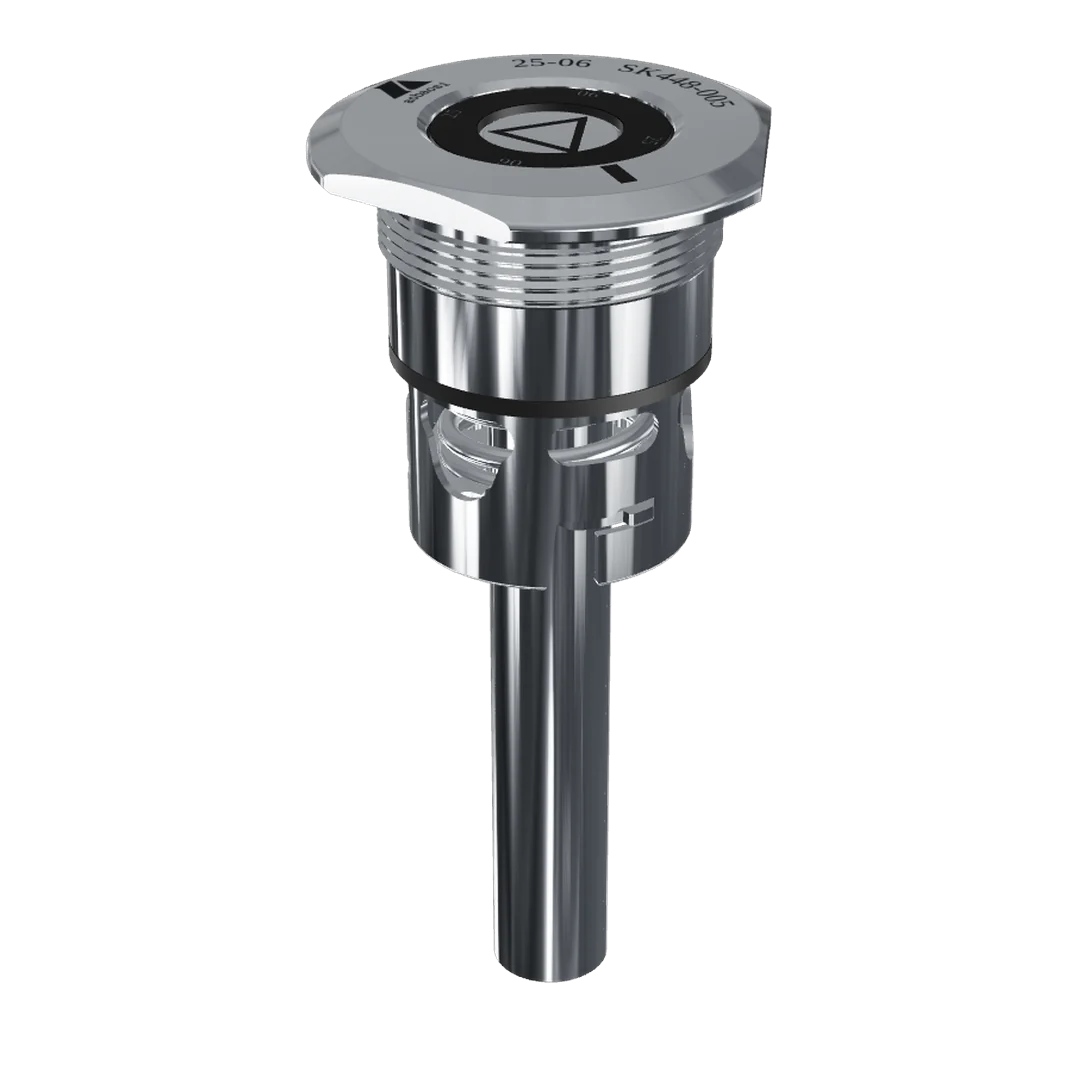

Keg-Fitting Typ G Dreikantfitting Typ G mit Sicherheitssystem
Flachfitting mit dreieckigem Flansch für das G-System. Innenteile und Sicherheitssystem wie bei Typ A: Nach dem Einbau zeigt eine Spitze des schwarzen Dreiecks auf den Strich am Gehäuse.
Maße und Kennwerte
| Flansch | dreieckig · Ø 70 ± 0,1 mm |
| Gewinde | 2″–14 TPI BS 84 |
| Gehäuse | Ø 48 mm |
| Öffnung | Ø 35,7 mm |
| Ventile | 1 |
| Bauteile | 6 |
| Abstand Rohr – Fassboden | 9 mm |
| Ventilhub | 9–12 mm |
| Anzugsmoment | 80 ± 5 Nm |
| Nachziehen leerer Rückläufer | 60 Nm |
| max. Betriebsdruck | 3 bar |
| max. Temperatur | 135 °C |
| Zapfkopf | G-System |
| SK-Kennzeichnung | SK 448-005 |
Maße und Stückliste

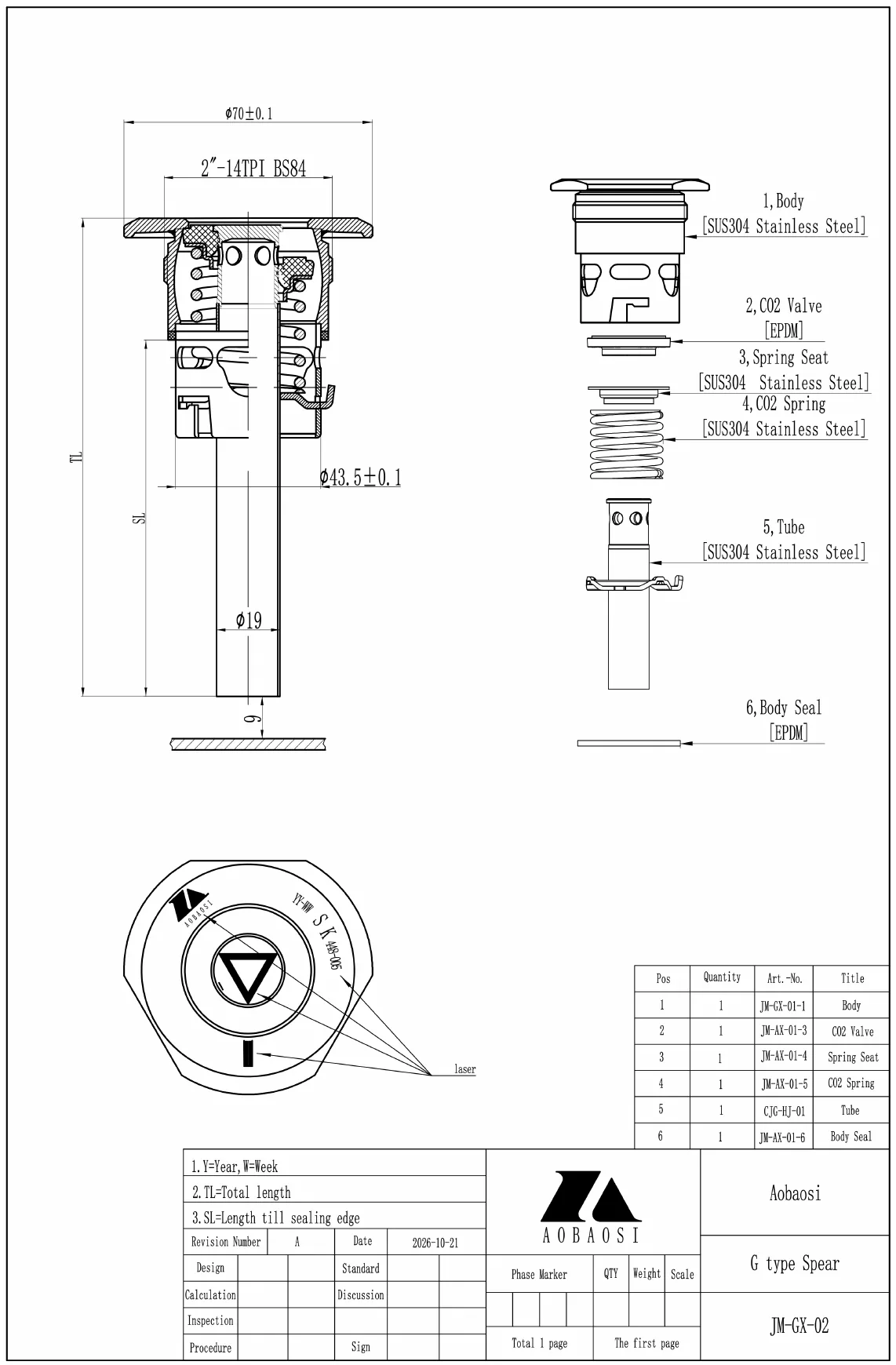

Alle Werte stammen aus der Zusammenbauzeichnung JM-GX-02 im Productfiche Typ G. Verbindlich ist die Zeichnung zu Ihrem Auftrag.
Maße laut Zeichnung
| Flansch | dreieckig · Ø 70 ± 0,1 mm |
| Gewinde | 2″–14 TPI BS 84 |
| Rohranschluss | Ø 43,5 ± 0,1 mm |
| Steigrohr | Ø 19 mm |
| Abstand Rohr – Fassboden | 9 mm |
Stückliste
| Pos. | Bauteil | Art.-Nr. | Werkstoff |
|---|---|---|---|
| 1 | Gehäuse | JM-GX-01-1 | Edelstahl SUS304 |
| 2 | CO₂-Ventil | JM-AX-01-3 | EPDM |
| 3 | Federteller | JM-AX-01-4 | Edelstahl SUS304 |
| 4 | CO₂-Feder | JM-AX-01-5 | Edelstahl SUS304 |
| 5 | Steigrohr | CJG-HJ-01 | Edelstahl SUS304 |
| 6 | Gehäusedichtung | JM-AX-01-6 | EPDM |
SUS304 ist die japanische Bezeichnung für den Edelstahl AISI 304 (1.4301).
Fragen zum Dreikantfitting Typ G

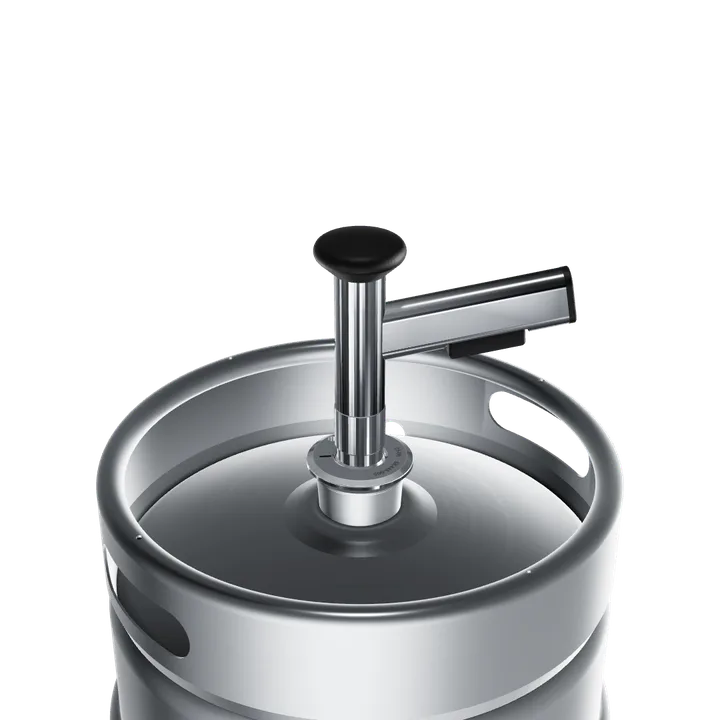

Welcher Zapfkopf passt auf das Fitting Typ G?
Ein Zapfkopf für das G-System. AOBAOSI liefert ihn mit und ohne Ventil, geprüft unter DGUV Test NV 24815, SK 448-004.
Was unterscheidet Typ G von Typ A?
Nur der Flansch: dreieckig mit Ø 70 mm bei Typ G, rund mit Ø 74,5 mm bei Typ A. Innenteile, Montage und Sicherheitssystem sind gleich.
Mit welchem Anzugsmoment wird Typ G montiert?
Mit 80 ± 5 Nm. Leere Rückläufer werden vor dem Befüllen auf 60 Nm nachgezogen.

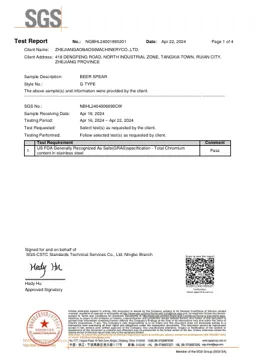

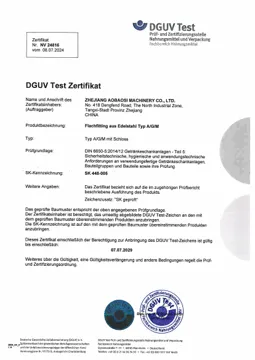

Ist das Fitting Typ G SK-geprüft?
Ja, nach DIN 6650-5 unter DGUV Test NV 24816 mit der SK-Kennzeichnung SK 448-005, gültig bis 07.07.2029.
Menge und Fasshöhe genügen für ein Angebot.
Wählen Sie Produkte, Menge und Fass. Wir melden uns mit einem Angebot.
